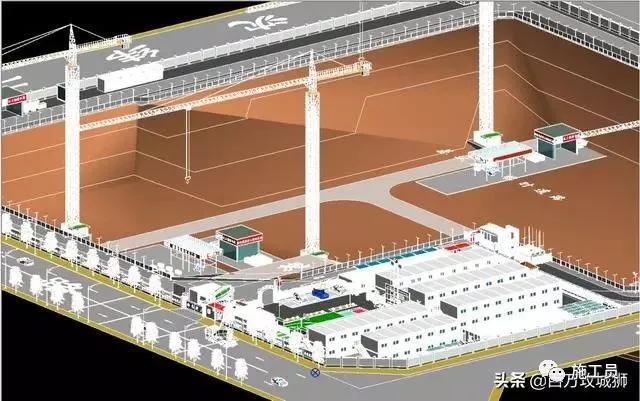

随着三维田间布的应用，建筑工地也发生了震惊的变化。至于现场建筑布局图纸的设计点，我相信BIM视觉显示和计划在建筑工人的脑海中得到了高度认可。

20个关键点的建筑平面图布局

1。划分建筑区，办公区和起居区

建立隔离墙，彼此独立，但在运输方面。如果限制了现场条件，则在进入办公区域时，必须设置安全保护段落。

2。确定主要道路和分支道路

从建筑工地门到主建筑地点，主要道路通常为5至6m宽，分支机构的建筑道路为3至4m宽，应沿拟议单元项目的周长连接。

3。确定办公区域临时设施的布局

根据各方管理人员的位置设置和人员配备，计划办公室安装和地板布局地点的数量，并提供供水，电源，卫生设施和污水排放等支持设施。

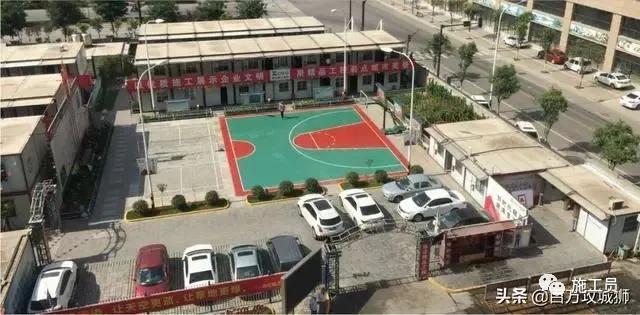

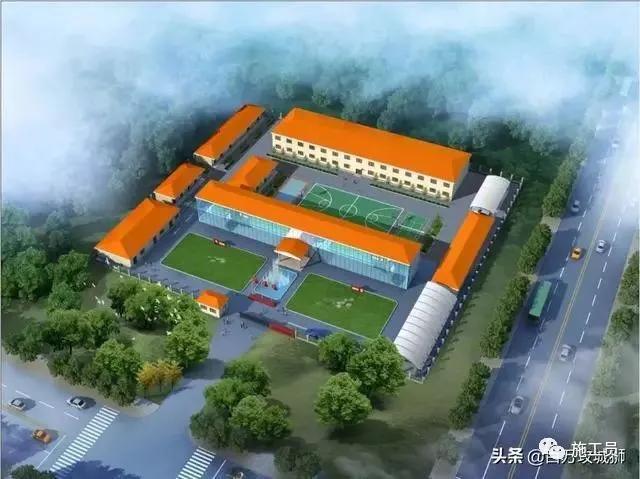

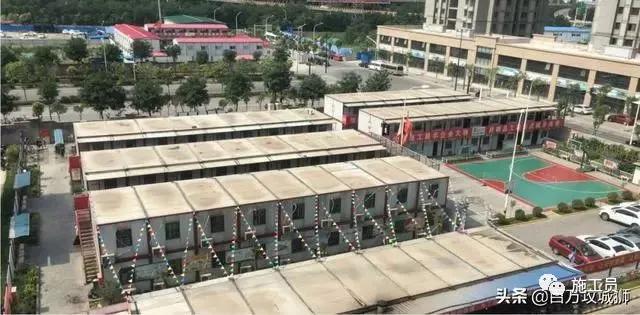

4。确定起居区临时设施的布局

根据劳动力动态计划，设计了宿舍，食堂，浴室，厕所，洗衣游泳池和其他设施，并提供了供水，电源，卫生，卫生，污水处理和其他设施。

5。确定建筑区域主要临时设施的布局

考虑材料库，工具室，机器维修室，配电室，钢杆加工室，安装管道处理室等的临时设施布局。

6。确定主要的建筑工地

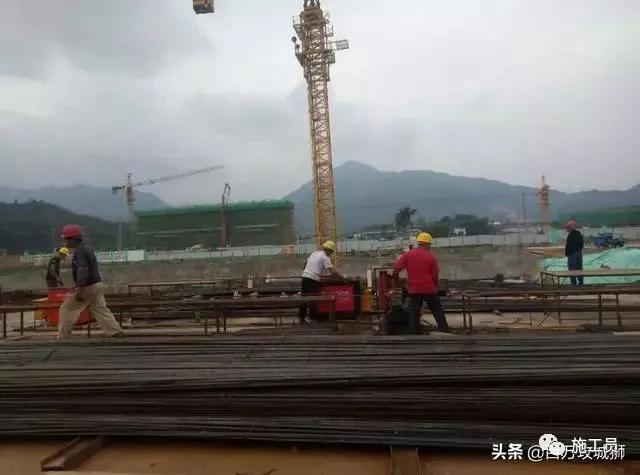

建筑工地应尽可能靠近建筑工地。钢杆处理地点，安装管道处理地点等应考虑在材料处理过程中堆叠半生产产品或成品，并应考虑运输车辆的便利性。

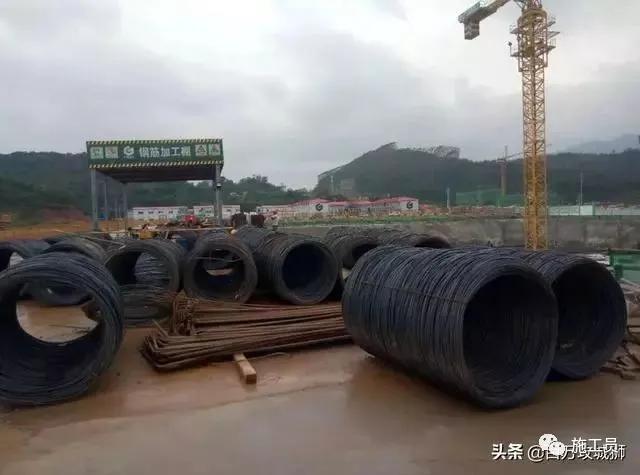

7。确定主材料码

尝试靠近加工研讨会或建筑材料地点，并考虑进入和退出的运输车辆的便利性。

8。确定大型设备的布局

塔架，建筑电梯等的布局应考虑安装位置，以促进材料运输，促进设备安装和拆卸，避免相互干扰，并避免外围影响。

9。确定临时电源主配电室和配电箱的布局

对于施工中的临时功耗，使用至少三个配电箱。考虑到缩短通过道路的电源总距离，可以在适当的位置安排配电室，并在配电室下方设有两级配电箱和三级配电箱。必须为大型设备分开设置电源线。两个阶段的分销框和三阶段的配电箱应尽可能接近功耗站点。

10。确定供水管线和供水点的布局（包括用于高层建筑的消防水）

建筑区域中的水点必须在每个项目周围均匀排列。高层建筑必须有一个特殊的高压水泵才能将水输送到建筑水面。沿着建筑物的高度建立了D100的消防供水管，并在每个楼层提供火箱。

11。确定排水和污水排放系统的布局

应该组织现场的雨水排放。在缺乏水短缺的地区，应考虑雨水和污水回收，并应设计雨水和污水沉积回收和再利用设备以及排放系统。

12.应按照图的比例安排各种临时设施，建筑设备和材料场；

13。必须显着隔离这三个区域，连接这三个区域的道路必须安全和方便。

14.应该考虑容易安装和拆卸的大型设备的布局，也应考虑易于使用。该单元项目的建筑物和结构图应详细读取和分析。

15。建筑区域中的临时棚子应完全考虑到有足够的可操作空间，可轻松进入和出口。

16.道路的设计应充分考虑材料运输车辆的步行和起飞位置。

17。物料堆叠区应有助于运输车辆的旋转。

18.办公区应充分考虑建筑管理人员的劳动特征，并应考虑向业主，监督单位和各种专业分包的建筑团队提供办公空间。

19。起居区应考虑劳动期高峰期最大数量的居民数量，以设计宿舍，食堂，浴室和厕所的规模。

20.考虑劳动生产人员运输的停车位，并在必要时提供充电设施。

现场建筑平面图布局的设计原理

1。在满足施工要求的前提下，占据更少的土地，不要挤出交通路口。

2。主施工机械和设备的布局满足建筑需求。

3。最大化现场的运输距离，并尽可能避免次级运输。

4。在满足施工需求的前提下，临时项目越小，降低临时项目成本的越好。

5。完全考虑劳动保护，环境保护，技术安全，防火要求等。

6。遵守安全和文明的建筑工地上当地主管部门和建筑部门的相关法规。

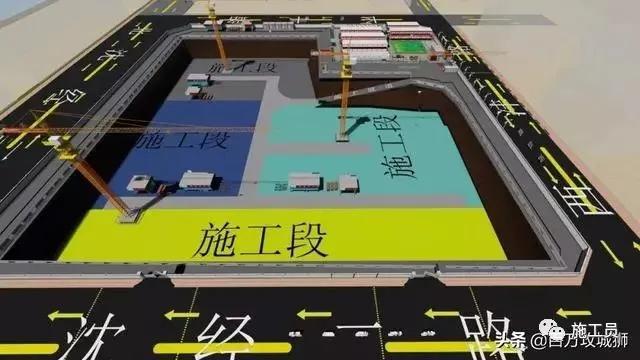

现场建筑平面图布局的技能 - 分阶段绘制

以住房建设为例的一般签约项目，建议在以下阶段进行安排：

1。基础维修区的开挖和支撑阶段 - 此阶段的生产区应绘制基础边缘线和基础坑坡道，运输渠道，基础坑排水沟和基础坑中的沙槽，以及洗车池安装在入口和出口。

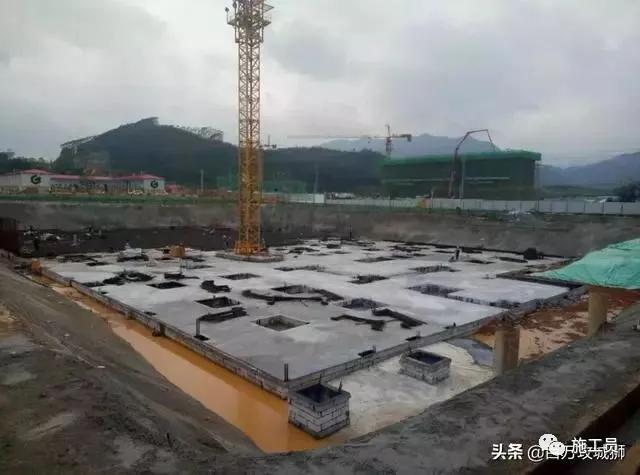

2。地下室的施工阶段 - 在此阶段，生产区应绘制基础坑的边缘线，并应绘制地下室结构的外边缘线和后浇注条。塔起重机布局应主要达到上层结构的结构。

3。上层结构的施工阶段 - 在这个阶段，可以将生产区域的地下室的外边缘作为虚线绘制。处理地点的布局与地下室的施工阶段不同。一些处理地点可以移至地下室屋顶面板，以增加建筑电梯布局和砌体材料堆栈，安装站点布局等。

4。装饰和安装施工阶段 - 应更换生产区域中的结构施工所需的钢条钢筋处理场，模板处理场，脚手架材料院子等。

5。室外项目构建阶段 - 加工场，物料场等基本上被删除。如果对现场办公区和临时居住区有任何影响，则还应更换它们。在此阶段，应绘制社区道路和室外景观结构。

现场建筑平面图布局的提示 - 塔架的布局

塔起重机的平面位置主要取决于建筑物的平面形状和周围地点条件。通常，它安排在建筑物旁边。高层建筑必须用附着的墙壁加固，距离墙壁约5米。塔起重机的服务半径应该能够基本上覆盖高层塔。如果有预制的组件或钢结构，则应验证所选塔起重机的起重能力（最长距离和最重的组件）；组的塔式布置应该能够避免彼此的塔体，但是覆盖区应在一小部分中重叠。塔起重机布局也应方便拆卸。

现场施工平面图布局的提示 - 公路布局

1。尽可能多地利用原始道路；

2。符合防火要求，宽度不少于4m；如果建筑工地宽松，可以设置双车道，并且如果该地点狭窄，则可以设置单个车道，最好是环形形状，或者可以设置返回院子；

3。尝试将运输渠道连接到市政道路的主处理地点和建筑电梯。

现场建筑平面图布局的提示 - 建筑机械的布局

将电梯放置在建筑中时，请检查塔的标准地板平面，尝试将其设置在阳台位置，并将混凝土输送泵设置为尽可能靠近入口和出口位置。

确定钢条杆加工场，混合站，加工棚以及材料和组件码的位置；尽可能接近使用位置或在起重机容量范围内，不会影响运输通道。
